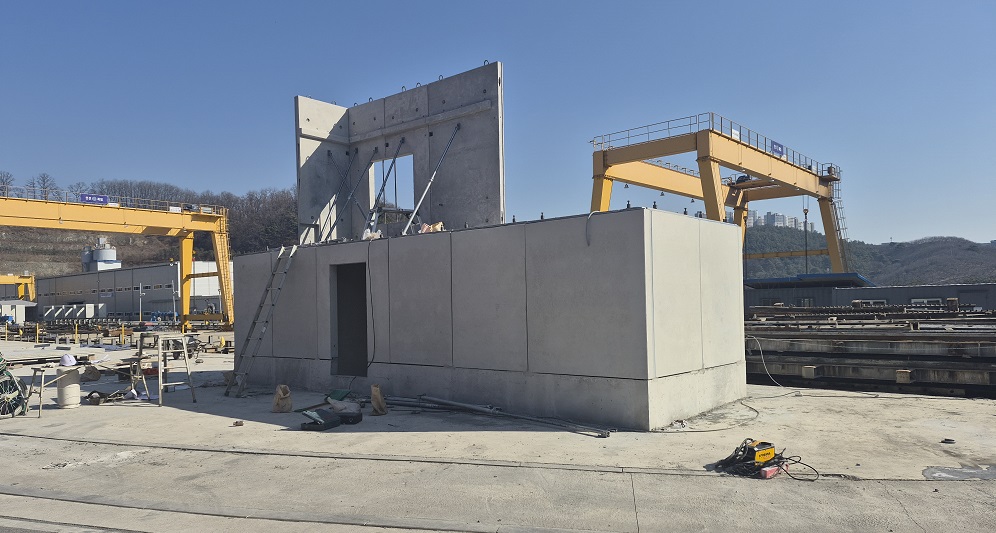

구조 안정성
기존 ALL PC 공법의 문제점 및 현황
• 접합부 하자 발생: 기술력 부족에 따른 PC 부재간 연결 접합부의 하자발생(결로현상 및 층간소음)으로 주택으로 인정받기 어려운 상황입니다.
• 용도 국한 현황: 현재는 아파트 지하주차장, 옥상조형물, 반도체공장, 물류센터 등에만 적용이 국한되어 있습니다. 현재 건설시장에서 부정된 PC공법을 당사는 안전하고 믿음을 줄 수 있는 제품을 개발하고자 노력하였습니다.
안전의 기준을 높이는
하중 전달 구조
수직 하중은 고강도 슬래브와 구조체를 통해 하부로 안정적으로 전달되며, 지진이나 강풍 등으로 발생하는 수평 하중은 모듈 간 견고한 연결 구조를 통해 이상적으로 분산됩니다.
이러한 입체적 설계 구조는 특정 부위의 하중 집중을 원천적으로 최소화하고 건축물 전체의 구조적 연속성과 내구성을 극대화합니다.
일체형 구조
모듈 간 공학적 결합을 통해
구조적 연속성 및 일체성 확보
고강도 구조체
정밀 제작된 PC 부재 기반으로
균일하고 압도적인 내구 가치 강화
정밀 시공
공장 자동화 시스템 공정으로
오차를 최소화하여 구조 안정성 향상
내진·내풍 성능
가혹한 외부 하중 조건에도
유연하게 대응하는 예측 설계 구조
프리미엄 자재 및 상세 스펙
보이지 않는 곳까지 완벽한 고품질 내외장 마감 시스템
골조
P.C (프리캐스트 콘크리트) 공법
공장 정밀 제작 기반 고강도 구조체
지붕
박공지붕 / 징크판넬 마감
(가등급 최고 수준 단열재 T180 ~ T220)
단열
내단열 고성능 PF보드 시공
(심재준불연 성능 · 0.020 W/m·K)
창호
영림프라임창호 적용
2중유리 2중창 고기밀 시스템
난방
쾌적한 온수보일러 시스템
(가스 보일러 / 석유 보일러 택일 가능)
내부마감
친환경 실크벽지 마감
(LX Z:IN 테라피 시리즈 적용)
가구 시스템
싱크대 · 붙박이장 · 신발장
서랍장 · 냉장고장 맞춤 구성
기존 RPS 공법의 문제점 및 현황
• 대형 화재 위험: 최근 스티로폼(EPS BLOCK)이 내장된 기존 RPS 제품에 따른 대형 화재 참사가 지속 발생하였습니다.
• 건축법 개정 및 대체품 필요: 향후 건축법 개정으로 스티로폼(EPS BLOCK) 사용이 전면 금지됨에 따라 시장 내 대체품이 전무한 실정입니다. 현재 건설시장에서 부정된 PC공법을 당사는 안전하고 믿음을 줄 수 있는 제품을 개발하고자 노력하였습니다.
SIC(SPACE IRON COVER) SLAB
공법 비교 (단면)
SIC SLAB 제품의 특장점
| 번호 | 핵심 항목 | 상세 성능 및 기대 효과 |
|---|---|---|
| 1 | 화재 및 폭발 예방 | 내부 EPS BLOCK 없이 타설하여 화재의 확장 또는 폭발 예방 |
| 2 | 품질검사 용이성 | 상부면이 개방 가능하여 부재의 품질검사 용이 |
| 3 | 우수한 전단 및 하중내구성 | 상부면의 요철구조로 토핑콘크리트 타설시 전단성능 및 하중내구성에 우수 |
| 4 | 경제적 단가 형성 | EPS BLOCK과 동일한 단가로 형성 |
"뿌리뻗침의 낭비가 필요 없습니다"
기계적 정착판 고정으로 충분한 정착길이를 확보합니다.
확대머리앙카의 콘크리트 정착길이 (철근직경과 콘크리트 강도와의 구조적 메커니즘 연계 해석 완료)
무용접 확대머리 앙카 공법
정착 공법 비교
현장 적용 사진 구성
무용접 확대머리 앙카 특장점 및 기대효과
| 번호 | 기능적 강점 | 상세 구현 효과 |
|---|---|---|
| 1 | 경제적 비용 절감 | 자재비 절감에 따른 뛰어난 경제적 혜택을 선사합니다. |
| 2 | 안정성 원천 확보 | 화재 위험과 결함 요인이 있는 용접을 배제한 무용접 공법입니다. |
| 3 | 획기적인 공기 단축 | 공장에서 정밀 제작 후 현장에서 즉시 설치하므로 공사 기간이 대폭 감소합니다. |
| 4 | 물류 적재 및 운반 편리 | 돌출 갈고리가 없어 제품의 운반 및 제작 보관이 매우 편리합니다. |
| 5 | 정착판 고정 시공성 | 정밀 가공된 정착판 고정 구조로 비교적 오차 없이 현장 설치가 용이합니다. |
| 6 | 과밀배근 현상 해소 | 복잡한 끝단 겹침 배근이 사라져 좁은 공간 내의 과밀배근을 해소하여 시공성을 향상했습니다. |
| 7 | 콘크리트 타설 용이 | 배근 간섭이 최소화되어 콘크리트 타설 시 촘촘하게 채워집니다. |
